钛酸钡是一种常见的功能陶瓷材料。在电容器、压电元件、热敏器件、传感器和光电器件中，它往往承担介电、极化、机电转换或电光调制等作用。但钛酸钡本身属于陶瓷，表面导电能力有限，要把它接入电路、施加电场或读取电信号，通常需要先制作金属电极。

　　钛酸钡镀金便是常见的金属化方案之一。它并不是简单地把陶瓷表面变成金黄色，而是在钛酸钡基体上形成具有一定厚度、形状和附着力的金层，使材料具备电连接、信号传输、焊接或测试条件。

　　在部分科研和光催化领域，“钛酸钡镀金”还可能指在钛酸钡颗粒表面负载金纳米颗粒。这种做法与制作连续金电极并不相同，目的也不一样。因此，了解钛酸钡镀金，首先要分清它到底是用于导电，还是用于改变材料的光学、界面和催化性能。

　　一、钛酸钡为什么值得做成电子器件

　　钛酸钡的化学式为BaTiO₃，常被简称为BTO。它具有铁电、介电、压电和电光等性质，可以在外加电场、机械压力或光信号作用下产生相应变化。

　　研究人员已经利用钛酸钡制作电容结构、压电元件、铁电二极管和电光调制器。钛酸钡薄膜与硅基材料集成后，还可以利用其电光效应控制光信号。相关实验表明，钛酸钡薄膜具有较强的线性电光响应，因此受到集成光子器件领域的关注。

　　但是，功能陶瓷只有与电极、导线和封装结构配合，才能成为能够工作的器件。没有稳定的金属接触层，就难以准确施加电压、采集电荷或测量介电性能。

　　钛酸钡镀金的基本作用，就是在陶瓷功能层与外部电路之间建立一座导电桥梁。

　　二、“钛酸钡镀金”实际包含两种路线

　　1. 在陶瓷或薄膜表面制作金电极

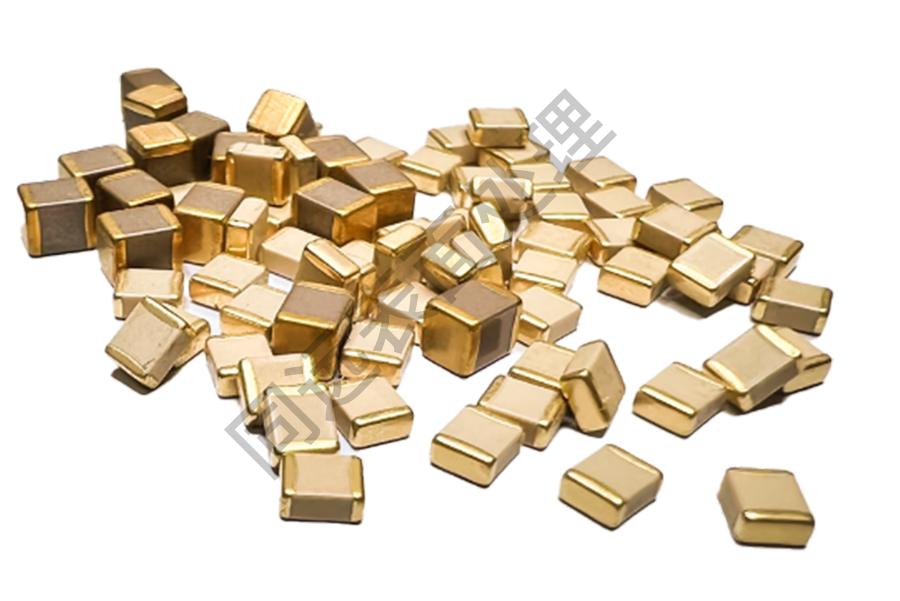

　　这是电子元件和材料测试中更常见的形式。金层可以覆盖在钛酸钡陶瓷片的单面或双面，也可以制作成圆形电极、方形焊盘、叉指电极和微型线路。

　　在钛酸钡电学研究中，金电极经常被用于构成“金属—陶瓷—金属”结构。研究人员曾通过溅射方式在钛酸钡薄膜上制作金电极，用于电容和介电性能测量;也有实验在钛酸钡单晶两面沉积金电极，以测试其压电性能。

　　这种钛酸钡镀金主要关注金层的连续性、接触电阻、附着力、图形精度和厚度均匀性。

　　2. 在钛酸钡颗粒上负载金纳米颗粒

　　另一类做法是在钛酸钡纳米颗粒、纳米立方体或薄膜中引入金纳米颗粒。此时的金层可能不是完整覆盖，而是以颗粒、岛状结构或复合层形式分布。

　　钛酸钡与金组成的复合结构可用于研究光吸收、界面电荷传输、压电催化和光催化等性能。例如，BaTiO₃-Au复合结构被用于研究机械应力作用下的界面势垒变化及催化反应;金纳米颗粒嵌入钛酸钡薄膜后，还可能影响薄膜晶粒生长和光学特性。

　　这类“镀金”更强调纳米金的粒径、分布密度和界面状态，而不是传统电极所追求的完整导电覆盖。

　　三、为什么电极材料会选择金

　　金具有较好的导电性能，并且不容易在普通环境中发生明显氧化。对于需要长期保存、反复测试或微小信号传输的器件，稳定的金属表面有助于减少接触状态变化。

　　金层还便于制作尺寸较小的电极图形。在微电子和光电器件中，可以通过光刻、掩膜和剥离工艺，把金加工成细窄线路、叉指结构或微型焊盘。

　　不过，金的价值并不只在于导电。金属与钛酸钡接触后，会形成特定的界面结构。这个界面可能影响电荷注入、势垒高度、漏电流和极化翻转行为。

　　研究人员比较金、银、铂及铟镓电极与钛酸钡陶瓷的接触后发现，不同电极材料会形成不同的界面电阻和电容特征。另有钛酸钡铁电隧道结实验表明，使用金或铜作为顶电极时，器件的电阻切换表现存在明显差别。

　　因此，钛酸钡镀金并不只是增加一层导电金属，金与陶瓷之间的界面本身也是器件设计的一部分。

　　四、金为什么不能随意镀在陶瓷上

　　钛酸钡表面与金属表面在结构、热膨胀和化学性质上存在差异。金直接沉积在未经处理的陶瓷上，可能出现附着力不足、边缘翘起、针孔、局部脱落等问题。

　　陶瓷烧结后表面还可能存在微孔、晶粒凸起、残余粉尘和有机污染。如果不进行清洗和表面处理，金层即使外观看起来完整，后续也可能在测试、加热或引线连接过程中脱落。

　　对于微细电极，金层与钛酸钡之间常会增加一层较薄的钛或铬，用作黏附层。已有钛酸钡光电器件采用Ti/Au金属结构，通过蒸发和剥离工艺制作电极;也有工艺使用Cr/Au结构，并明确将铬作为提高附着力的过渡层。

　　过渡层并非越厚越好。它会参与界面导电和电场分布，厚度、材料及后续热处理都要与器件用途相匹配。

　　五、钛酸钡镀金通常经过哪些步骤

　　第一步：确认基体状态

　　加工对象可能是烧结陶瓷片、钛酸钡单晶、厚膜、薄膜或微型结构。不同基体能够承受的温度、清洗方式和机械压力不同，镀金方案不能完全照搬。

　　陶瓷片需要检查平面度、裂纹、缺角和表面孔隙;薄膜样品则要确认膜层厚度、表面粗糙度以及下电极结构。

　　第二步：研磨与抛光

　　需要制作均匀电极时，通常会先对陶瓷表面进行研磨或抛光。平整表面有利于减少金层断裂和局部厚薄不均。

　　但过度研磨也可能在钛酸钡表面引入机械应力，甚至影响极化状态。精密器件应控制磨料粒度、压力和加工时间。

　　第三步：清洗与干燥

　　表面的油污、抛光残留物和粉尘会削弱金层附着力。常见处理包括溶剂清洗、去离子水清洗、超声清洗和低温烘干。

　　对于微纳加工，还可能使用等离子体处理，以去除有机残留并改善表面状态。清洗后的样品应避免再次用手直接接触镀覆区域。

　　第四步：制作掩膜或图形

　　整面镀金不需要复杂图形，但电容测试、传感器和光电器件通常只允许指定区域覆盖金层。

　　简单图形可使用金属掩膜板，较精细的电极则采用光刻胶、曝光、显影和剥离工艺。图形设计要考虑电场分布、引线位置、边缘距离和测试探针尺寸。

　　第五步：沉积黏附层和金层

　　钛酸钡镀金常见方式包括磁控溅射、真空蒸发和电子束蒸发。

　　磁控溅射利用等离子体轰击金靶，使金原子沉积到陶瓷表面。其覆盖均匀性较好，适合制作薄膜电极。

　　真空蒸发或电子束蒸发则通过加热金材料，使其在真空中蒸发并凝结到样品表面。这类方法适合与光刻剥离工艺配合制作精细图形。钛酸钡器件研究中已有Ti/Au电极通过电子束沉积和剥离工艺完成图形化。

　　若后续需要电镀增厚，由于钛酸钡陶瓷本身不适合直接充当电镀导体，通常要先构建连续的导电种子层。已有钛酸钡加工研究在基体上制作Ti/Au种子层后，再进行后续金属电镀。

　　第六步：去除掩膜并检查

　　图形化沉积完成后，要去除光刻胶或机械掩膜，并检查电极边缘是否清晰，有无毛刺、短路和残胶。

　　用于高精度器件时，还需要测量膜厚、方阻、附着力和电极尺寸。

　　六、金层厚度应该怎样确定

　　钛酸钡镀金的厚度没有一个适合所有产品的固定数值。

　　用于实验室介电测试的金电极，可以较薄，只要能够形成连续导电层并覆盖测试区域即可。用于探针反复接触、引线键合或后续装配的焊盘，则需要考虑耐磨性和机械强度。

　　金层过薄时，陶瓷表面较大的晶粒起伏可能造成局部断层，导致电阻不稳定。过厚则会增加材料成本和内应力，还可能改变微型器件的质量、刚度和谐振特性。

　　在高频或光电器件中，电极厚度还会影响电场分布、线路阻抗和光学损耗。因此，厚度应根据导电要求、加工方式和器件结构共同确定，而不是单纯追求“镀得越厚越好”。

　　七、钛酸钡镀金最容易出现哪些问题

　　金层起皮或脱落

　　常见原因包括表面污染、陶瓷孔隙较多、黏附层不足以及沉积应力过大。出现起皮后，即使局部仍能导电，也不适合继续用于可靠性要求较高的器件。

　　电极表面有针孔

　　陶瓷表面粗糙、金层过薄或沉积过程中存在颗粒污染，都可能形成针孔。针孔会造成电场集中，并影响绝缘和耐压测试。

　　边缘出现短路

　　双面镀金时，如果金层绕镀到陶瓷侧面，上下电极可能形成连接。电容器和压电片加工时，通常要预留绝缘边缘，或在沉积后处理侧面金属。

　　接触电阻不稳定

　　金层看似完整，但内部可能存在裂纹、局部不连续或与过渡层结合不良。探针压力变化后，测量结果就会发生明显波动。

　　高温后颜色或性能变化

　　钛酸钡器件有时需要退火、极化或封装加热。金层与黏附层在温度作用下可能发生扩散和应力变化，因此热处理顺序应在镀金前确定。

　　八、怎样评价钛酸钡镀金质量

　　外观检查是最直观的一步。合格金层应在设计区域内连续分布，颜色相对均匀，边缘清楚，无明显鼓包、划伤和脱落。

　　膜厚可以通过台阶仪、截面观察或其他薄膜测量方式检查。对于图形电极，还要测量线宽、间距和位置偏差。

　　电学检查包括电阻、漏电流、介电损耗和耐压测试。需要注意的是，测得性能异常不一定都是钛酸钡材料本身的问题，电极接触状态同样可能影响结果。

　　附着力测试应与产品用途相匹配。普通试片可进行胶带或划痕检查，需要引线连接的器件还应评估键合、焊接或拉力过程是否会带起金层。

　　高可靠产品还要经过温度循环、湿热和长时间通电测试，观察金属层与陶瓷界面是否出现退化。

　　九、钛酸钡镀金可以用在哪些领域

　　在介电材料研究中，金电极用于测量电容、介电常数、介电损耗和极化曲线。

　　在压电器件中，双面金电极负责施加极化电场，并把机械形变产生的电荷引出。相关实验曾在钛酸钡单晶两面溅射金电极，用于研究压电性能。

　　在铁电存储和隧道结中，金可作为顶电极，与钛酸钡薄膜和底电极构成多层结构。电极材料与界面状态会直接影响电流传输和电阻切换。

　　在光电调制器中，金电极可布置在钛酸钡波导两侧，通过外加电场改变材料的光学响应。已有钛酸钡硅光器件使用Ti/Au电极结构，并通过微纳加工形成电极线路。

　　在催化与传感研究中，钛酸钡表面负载的金纳米颗粒可参与界面电荷转移，并利用金的等离子体或催化特性形成复合效应。

　　十、定制钛酸钡镀金前要提供哪些信息

　　委托加工前，应明确样品属于陶瓷片、单晶、薄膜还是粉体。样品形态不同，所采用的夹具、清洗和沉积方法也不同。

　　其次要提供尺寸、镀金区域、图形形状和允许公差。双面电极还要说明上下图形是否对齐，侧面是否需要保留绝缘区。

　　金层厚度、黏附层材料和后续用途也应提前确认。用于探针测试、引线键合和普通导电的厚度要求并不相同。

　　如果样品镀金后还要经过高温、极化、切割或封装，应把后续工序一并告知加工方。工序顺序不合理，可能造成电极划伤、扩散、脱落或侧面短路。

　　对于纳米金修饰，则需要说明目标粒径、负载量、覆盖状态和应用方向。连续金膜与离散金纳米颗粒属于两类不同结构，不能只用“镀金”两个字概括技术要求。
